[UEFI][APP] Read DDR5 SPD

最近有機會碰到使用 DDR5 記憶體的案子，因為是很新的技術，所以順便了解一下SPD讀取的方式，進一步了解才發現讀取的方式與以往DDR3,DDR4 有些差異。

先簡單列一下 DDR5 上的特點 :
1. 支援 SPD HUB , 以 Jedec 規範分為 SPD5118 與 SPD5108。
2. SPD5118 , 51 是指 SPD HUB 的 ID，18 是指有 Temp Sensor，08 是指沒有 Temp Sensor。
3. SPD HUB 內的 NVM 總容量為 1024 Byte。
4. SPD HUB 內的 NVM 分為 8 Pages，每個 Page 有 128 Byte。
5. 對應記憶體用的 SPD 會落在 NVM 區域內。

讀取步驟 :
1. 使用 SMBUS Read Byte，讀取 Slave Addr (SA)，偏移位置為 0x00 (MR0)，確認讀取到的值是否為 0x51。
2. 確定有 SPD HUB 的存在後，開始進行 SPD 的讀取。
3. 先進行切換 Page 的動作，偏移位置為 0xB (MR11) 的 BIT [2:0]，3b000 - 3b111。
4. 讀取 NVM 的動作，填上偏移位置，且須將偏移位置的 BIT7 設定為 1 ( MemReg [BIT7] )，切換為內部 NVM 區域。
5. 讀完 128 Byte 後，再切換Page，共八次。

執行檔案

Thanks

2021年12月9日星期四

[UEFI] Minimal size of WinDDK and EWDK

WinDDK v7600.16385.1 與 EWDK v1834 是目前編譯 UEFI Image 最常使用到的兩款由微軟提供的開發工具，基本上直接到微軟的官方網站下載，並直接安裝就可以直接使用了，環境變數會在安裝過程中建立好，頂多需要再 IDE 內指定一下路徑即可 !!

但這兩個開發工具，如果全部安裝的話，可能會需要佔掉硬碟約莫 8 GB 左右的容量，當然，如果沒有空間上的顧忌，其實直接安裝是最保險且簡單的 ~

因為個人比較喜歡簡易地設定，加上希望編譯環境能夠單純化，所以嘗試將兩套開發工具的內容簡化，過濾出編譯必要的檔案就好，讓空間需求降低。

而簡化後的 WDK 與 EWDK 所占用的空間，初估約莫 1.3 GB 左右，或許能有效的放出更多的調度空間。

使用附件的 WDK 與 EWDK，可搭配下面環境變數設定 :

由於個人較常使用命令列編譯 (Command Line Compile )，所以環境變數都是透過個別的 batch 檔案宣告，編譯環境會比較單純。

EWDK 與 WDK 為微軟版權所有 !!
Offical WDK Link v7600.16385.1
Offical EWDK (ver 1834) (Build 1703) Link

這邊提供 EWDK 的檔案過濾說明，WDK的部分礙於授權，有機會再提供。

EWDK 精簡範例說明

參考看看 !

[ARDUINO] Read Serial Port 80 Data to 7 Seg. by Arduino UNO

最近晶片組開始陸陸續續的切到 eSPI上，以往透過 LPC 取 Port 80 的方式也開始改由 eSPI 來做，而之前一直想嘗試將 Port 80 的資料從 EC 解出來，甚至是透過 Serial Port 丟出，前陣子終於搞出來了，但由於仍需要透過終端機去解析 Port 80，仍然有不便的地方，所以嘗試用土炮的方式，透過 Arduino 去接收 UART 的資料，並轉為七段顯示器丟出，或許能更方便一點。

準備 :

1. Arduino UNO or NANO (範例使用的是 NANO)
2. 一個雙位數七段顯示器 (範例使用的是共陰)
3. Arduino IDE 使用的是 1.0.3 版 (非常舊 .... 新的應該也是可以，但新版產出的 HEX 檔好像會比較大，有空間考量的人可以評估一下)

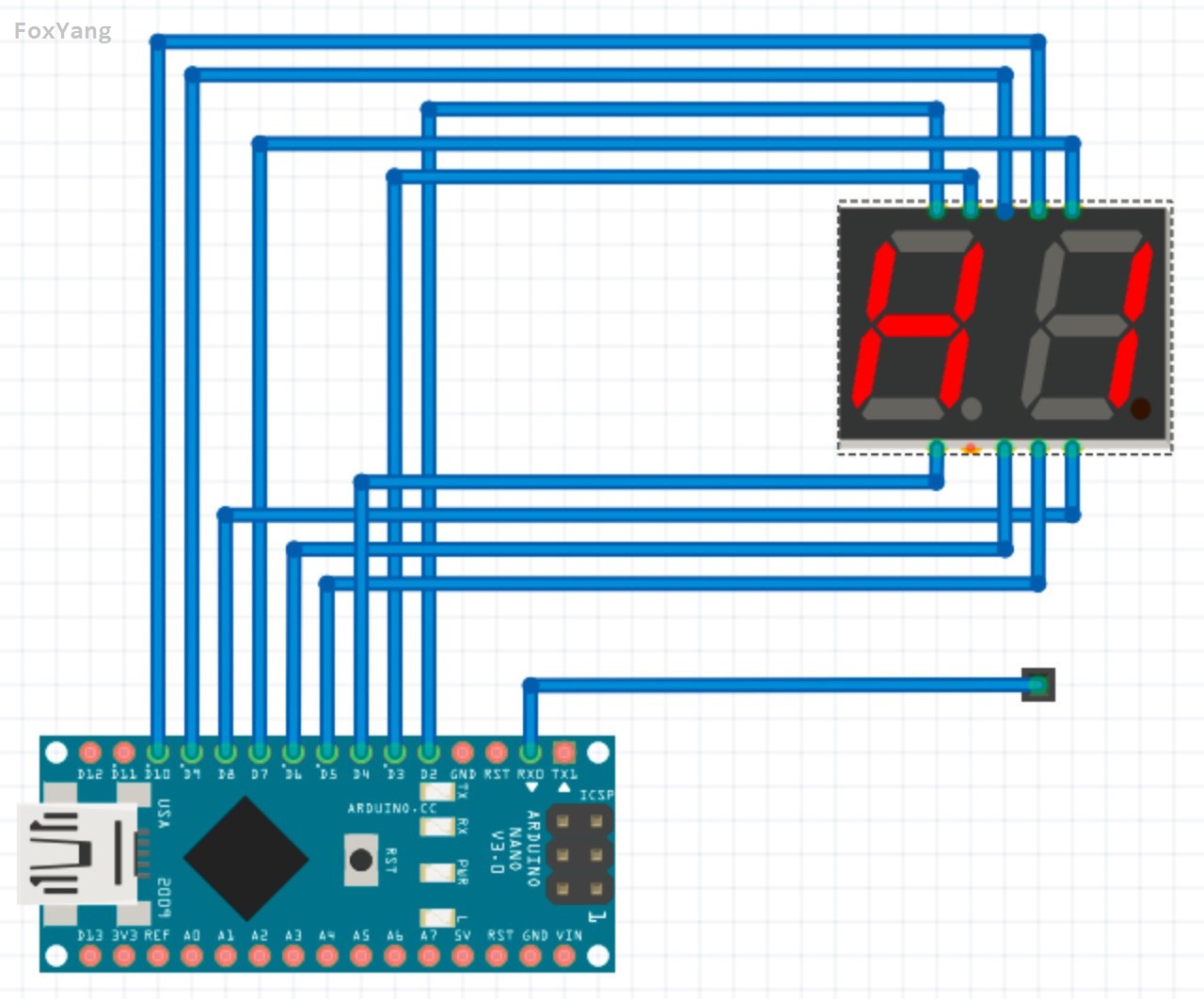

線路 :

Arduino   2 Dig. 7 Led
D2            A
D3            B
D4            C
D5            D
D6            E
D7            F
D8            G
D9            Dig 1 (LO)
D10          Dig 2 (Hi)
RX           for Receive Serial (TTL) if use RS232 , need level shift !

程式碼注意事項 :

1. 由於是雙位數七段，A-G 訊號是共用的，必須透過 Dig 1 & 2 切換，因此如果切換時間太慢

或沒有切換，會出現只有一個 LED 亮的情況，因此程式內在顯示的程序，會透過迴圈的方式重複切換 Dig 1 & 2 數次，確保人眼可以看到完整燈號，也盡量避免閃爍。

2. 因為 Arduino UNO 預設的 Serial Buffer 為 64 Bytes，如果一次接收的資料量很多，可能會出現漏資料的狀況 ...。

3. 接收的串列資料格式為 16 進制 (Hex)。

4. 目前預設使用的 Baud Rate 是 115200。

如果打算直接寫入 HEX 檔案的話，可使用下面命令，進行寫入 :

avrdude -Cavrdude.conf -v -patmega328p -carduino -PCOM11 -b115200 -D -Uflash:w:SevenPort80.cpp.hex:i

P.S: -P 參數後的 COM Port是當前 Arduino 所使用的。

效果圖 :

原始檔案 :

Src File
Hex File

參考看看。

2021年12月6日星期一

[UEFI][APP] HOEC , Read / Write EC RAM in UEFI Shell

幾年前剛接觸 EC 的時候，需要頻繁的去看 62/66 的資料，都在使用 RU 去對 62/66 下命令，但有時候資料量大，確實挺不方便的，後還自己寫了一個簡易的檢視工具，再加上讀寫功能，就變成一個堪用的小工具了 ~

其實距離上一版更新已經快兩三年了，因為最近遇到一些問題，又把這工具拿出來用 (主要是 RU 提供的 EC RAM 讀取怪怪的 ...)，但也發現前一版居然讀不出 EC RAM 的資料，經查證後發現，是使用的 PciBridge Protocol 會無法讀寫 I/O Port ... 後來更改為 CPU IO Protocol 的方式才正常 ..
看起來，真的要老實一點，要把編譯環境升級到 EDK II 了 Orz

Download v1.11
